Llista de material espanta senglars

Llista de material espanta senglars

Material necessari

Placa Pro Mini 16MHZ 5V compatible Arduino



Placa Pro Mini 16MHZ 5V compatible Arduino

Arduino és un maquinari de codi obert que permet a qualsevol desenvolupar projectes electrònics de forma fàcil i senzilla. Usant l'editor Arduino IDE es pot programar el microcontrolador, i usant les entrades i sortides tant analògiques com digitals, pots connectar múltiples sensors, botons, díodes, displays, buzzers, etc ...



2,54€

Mòdul PIR
HC-SR501 Mòdul detector de moviment sensor Infrarroig Passiu PIR

Detector de moviment per IR (infrarojos), compatible amb Arduino, amb un rang de detecció de 7 metres i un angle operatiu de 120º.



1,16€

Material opcional

(poden posar-se altres tipus)



DF Player Mini
DFPlayer Mini

DFPlayer Mini és un mòdul MP3 compacte i econòmic que es pot connectar directament a un altaveu. Admet formats d'àudio comuns com MP3, WAV i WMA. El mòdul es pot utilitzar com a mòdul autònom connectant-hi una bateria, altaveus i polsadors  o en combinació amb una targeta Arduino o qualsevol altre amb capacitats RX / TX. Es necessitaria comprar a part una targeta micro SD.



1,48€ - 3,35€

Altaveu
Altaveu impermeable

Altaveu d'àudio impermeable (Pendent de comprovar si és realment impermeable).



3,35€

Panell de LEDs
Panell de 12 LEDs

Panell amb 12 llums LEDs (Llum de color blanc). Tensió d'entrada DC 3,5-5,5 V. Potència aproximada d'1 W. (Pendent de comprovar si és la millor opció per l'espanta senglars)



1,05€



Panell solar
Panell solar

Panell solar. Tenim dues opcions de potència: a 6V 1.1W 200mA, o a 6V 4.5W. (Pendent de comprovar si és la millor opció per l'espanta senglars).



3,68€ o 12,25€



Caixa impermeable
Caixa impermeable

Pendent de buscar altres caixes i mides.



3,42€ - 3,90€

Material per a modificar el sensor PIR

Connector blocs terminals PCB KF128
Connector bloc terminal

Terminal atornillable de 3 posicions.



0,22€

Resistència 10K
Resistència 10K

Resistència de 10K Ohm, de tipus carbó film, amb una tolerància de ±5% i una potència de 0,25W.



0,01€/unitat

Transistor NPN
Transistor bipolar NPN

Transistor NPN, 50V, 100mA, 0.1A, TO-92.



0,04€/unitat

Tira de 3 pins femella
Tira de 3 pins femella

Tira de 3 pins femella per a soldar



0,1€/unitat

Material per al muntatge de la fotoresistència

Fotoresistència GL5528
Fotoresistència

Fotoresistència tipus LDR. Una fotoresistència és un resistor la resistència del qual disminueix en augmentar la intensitat de la llum
que incideix sobre ella.



0,15€/unitat

Resistència 10K
Resistència 10K

Resistència de 10K Ohm, de tipus carbó film, amb una tolerància de ±5% i una potència de 0,25W.



0,01€/unitat

Material per a l'activació de llum i del mòdul de so

OPCIÓ 1

Transistor 2N7000 MOSFET
2 Transistors 2N7000 MOSFET

Transistor 2N7000 MOSFET canal N, Boîtier TO92.



1,50€/unitat

Resistència 100K Ohm
2 Resistències de 100K

Resistència de 100K Ohm, de tipus carbó film, amb una tolerància de ±5% i una potència de 0,25W.



0,01€/unitat

OPCIÓ 2

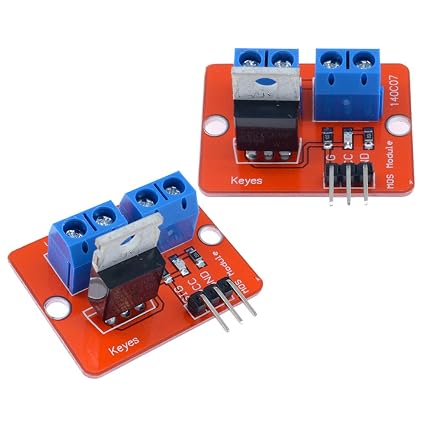

MOSFET Driver Mòdul
2 Mòduls

MOSFET Driver Mòdul per Arduino.



1€/unitat

Material per al muntatge en general

Placa de prototip
Placa de prototip

Plaques de prototip per a soldar, amb forats.



0,50€/unitat

Tira pins mascle 1x40
Tira mascle de pins

Tira mascle de 40 pins



0,20€/unitat

Material per alimentar des de bateria 12V

Convertidor
Convertidor

Convertidor Mini Buck , DC-DC, 12-24V a 5V 3A



0,60€/unitat
